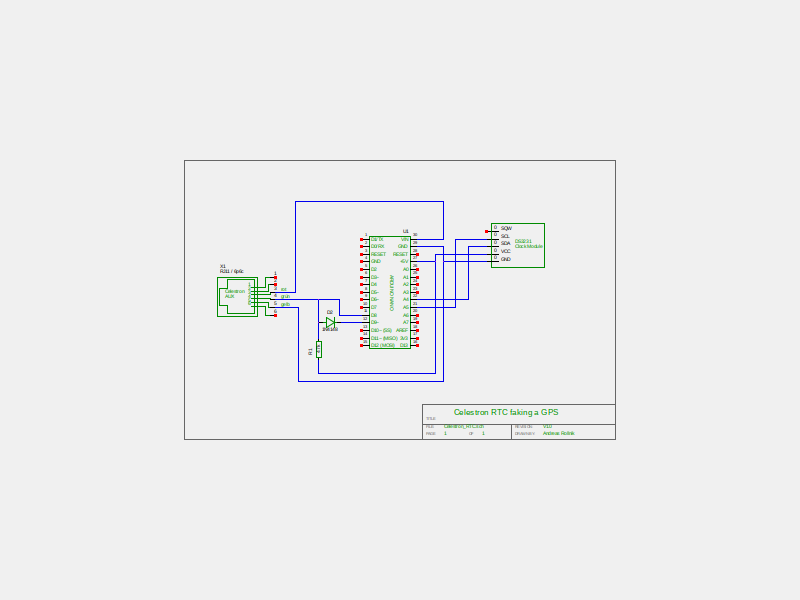

RTC Modul für Celestron (ohne internes Modul)
Selbstbau des RTC Modules für Celestron Montierungen das ein GPS-Modul simuliert
Eine kleine Bastelei um am Nexstar Evolution bei Benutzung der Nexstar+ Handbedienung nicht immer Uhrzeit und Position eigeben zu müssen. Noch preiswerter und einfacher als das Selbstbau-GPS-Modul.
Uhrzeit und eine feste GPS-Position können über die Serielle/USB Schnittstelle gesetzt werden.
Das Modul verhält sich wie ein Celestron GPS Device und kann über den AUX Bus oder per USB gestellt werden. Darüber kann man auch die GPS Position setzen. Das funktioniert z.B. wenn man die Schnittstelle am Hand-Controller entsprechend ansteuert.
Das Programm im Arduino kann auch genutzt werden um den AUX Bus zu monitoren und die Packete
auf die Serielle Schnittstelle auszugeben.
-
Bauteile:
- Arduino Nano V3 (mit ATMEGA 328 ca. EUR 4,-)

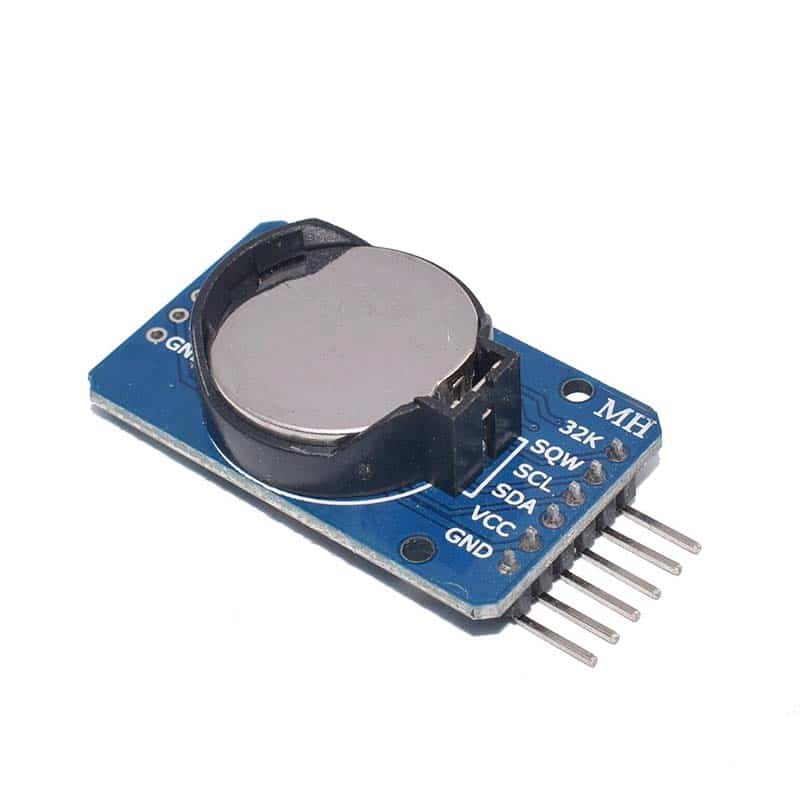

- Ein DS3231 Uhrenmodul mit I2C Schnittstelle (EUR 5,-)
- Ein 48k Pull-Up Widerstand und eine Diode 1N4148
- Kabel mit RJ11 Stecker (6p4C -4 adrig) z.B. für ein Telefon
- Lochrasterplatine
- Pin 3 - Rot - 12V Power
- Pin 4 - Grün - Serial (RX/TX) 19.200 baud 8N1
- Pin 5 - Gelb - Masse
- Arduino IDE als Entwickungsumgebung
- Library für RTCs via I2C - RTClib
- Library für Software Serial Interface - SoftwareSerial
- Hauptprogramm mit Software zum decodieren der Celestron Befehle siehe z.B. Link unten.
AUX Port am Celestron Mount(RJ11 connector)
Software:
Andere Anleitung und Schaltplan bei: ForestTree/nextstar_gps
