GPS Modul für Celestron Montierungen (ohne internes Modul)
Eine kleine Bastelei um am Nexstar Evolution bei Benutzung der Nexstar+ Handbedienung nicht immer Uhrzeit und Position eigeben zu müssen. Spart knappe EUR 250,- und macht Spaß.
Wer noch mehr Geld sparen möchte kann anstelle des GPS Empfängers einfach eine RTC an den Arduino anschliessen und nur eine feste Position Position zurück geben - quasi das GPS faken.
Bauteile:
Arduino Nano V3 (mit ATMEGA 328 ca. EUR 4,-)

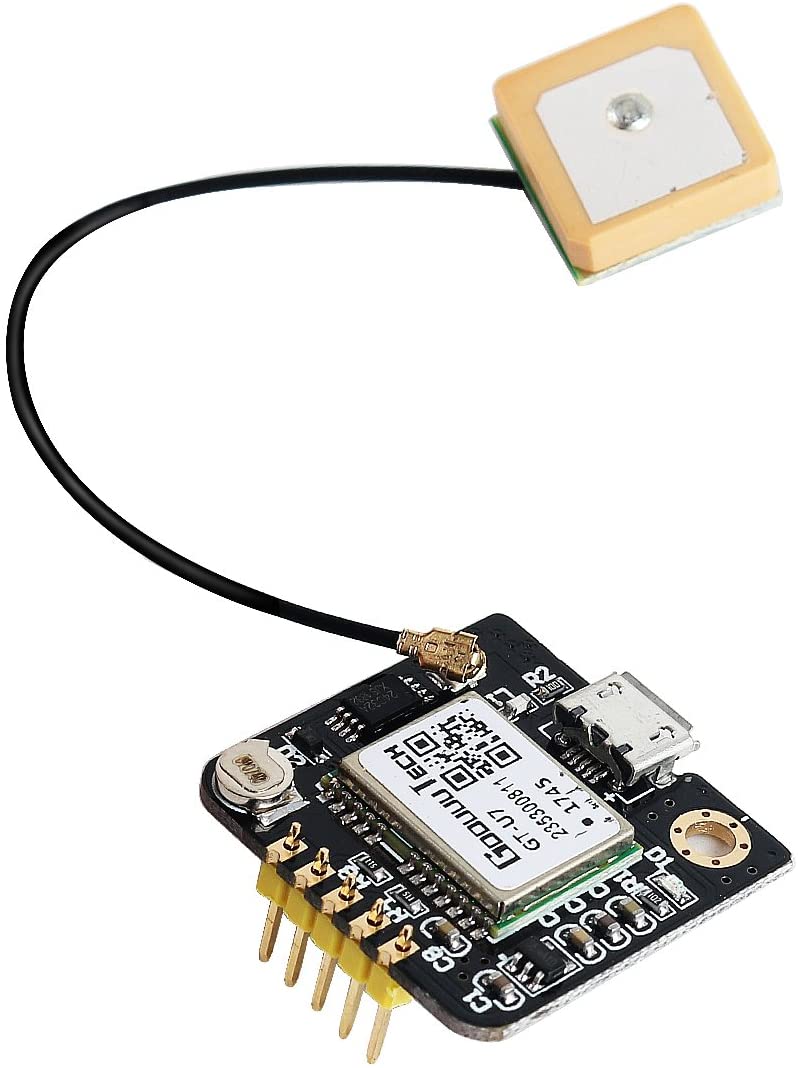

ein GPS Empfänger mit NMEA output über Serielle Schnittstelle (z.B. GT-U7 GPS-Modul von Maker Hawk ca. EUR 16,-)
Kabel mit RJ11 stecker (6p4C -4 adrig) z.B. für ein Telefon
Lochrasterplatine

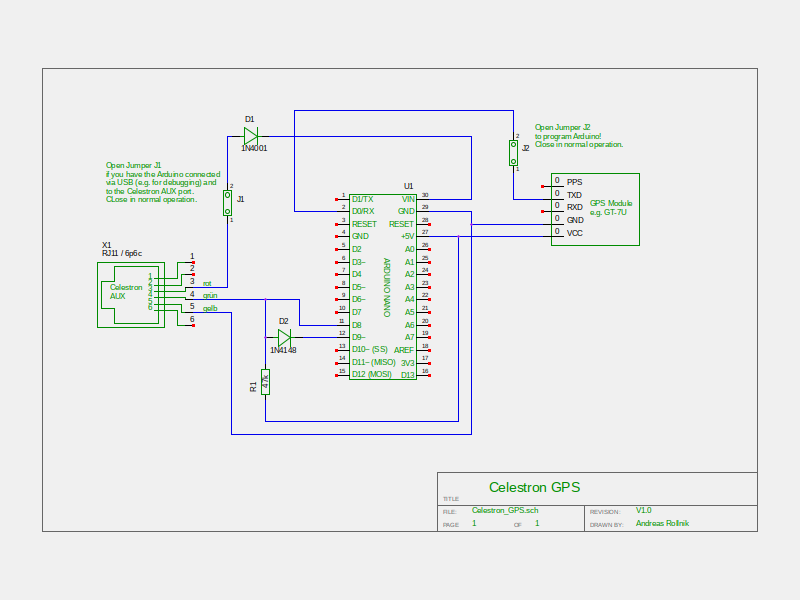

AUX Port am Celestron Mount(RJ11 connector)
Pin 1 - weiss - not used
Pin 2 - schwarz - not used
Pin 3 - Rot - 12V Power
Pin 4 - Grün - Serial (RX/TX) 19.200 baud 8N1
Pin 5 - Gelb - Masse
Pin 6 - blau - not used
Software:
Arduino IDE als Entwickungsumgebung
Library für NMEA Decodierung - TinyGPS++
Library für Software Serial Interface - SoftwareSerial
Hauptprogramm mit Software zum decodieren der Celestron Befehle siehe z.B. Link unten.
